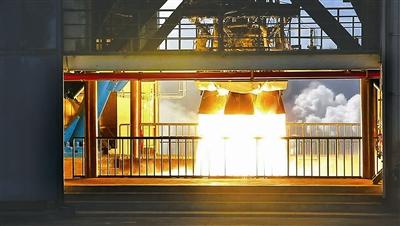

長征七號運載火箭二級發動機試車
500個大氣壓
可把黃浦江水打到青藏高原
液氧煤油發動機的渦輪泵，產生的最高壓強可達到500個大氣壓，相當于能夠把上海黃浦江水，打到5000米海拔的青藏高原。
-183℃
價格低且環保節約上千萬元
液氧煤油發動機的推進劑是-183℃的液態氧氣和常溫煤油，二者燃燒后主要產生水和二氧化碳，清潔環保，而且價格低廉，每次發射推進劑費用比現役火箭節約上千萬元。
1.5倍
補燃循環技術高效利用燃料
液氧煤油發動機采用的補燃循環技術，是一種閉式循環，可以使全部推進劑的能量得到充分釋放，至少提升10%的能量利用率，使發動機的運載能力提高到常規的1.5倍。
6月25日，中國新一代中型運載火箭長征七號在海南文昌發射場首飛成功，拉開我國載人航天工程空間實驗室任務序幕，這是目前我國發射的推力最大的運載火箭。預計到2021年左右，長征七號運載火箭各項技術指標趨于穩定時，將承擔我國80%左右的航天發射任務，并將用于發射載人飛船。
長征七號有一顆強勁的心臟——我國目前最先進的液氧煤油發動機。近日，成都商報記者專程趕赴西安，走進研制該發動機的中國航天科技集團第六研究院，為您揭秘這顆強勁的心臟。
調節推力降低體能要求
液氧煤油發動機專家、航天科技集團六院副院長欒希亭介紹，長征七號使用了6臺120噸液氧煤油發動機。具備近地軌道13.5噸的運載能力，是現役火箭的1.5倍。與常規發動機相比，液氧煤油發動機具備四大特點：
一是技術先進。采用了世界上最先進的高壓補燃循環系統，提高了發動機的性能。
二是綠色環保。氧和煤油燃燒后主要產生水和二氧化碳，清潔環保，價格比較低廉。常規推進劑有毒，且具有腐蝕性。每次發射，推進劑費用比現役火箭節約上千萬元。
三是重復試車。因?yàn)橥七M(jìn)劑的腐蝕性等原因，常規發動機只要一試車就報廢。液氧煤油發動機在地面可重復試車，重復點火。大大提高了火箭飛行的可靠性及性能。
四是精準可調。調節精度更高，如同自動擋的汽車，可以實現無級變速。
據了解，發動機通過推力調節，可以有效降低火箭飛行中的加速度，提高航天員的舒適度，降低對航天員的體能要求。未來，普通百姓也許不用經過復雜嚴苛的體能訓練，也有望“舒舒服服”地遨游太空。
研制渦輪泵驗證試驗上千次
研制液氧煤油發動機最大的難點在于閉式循環系統。航天六院11所液氧煤油發動機研究室主任徐浩海解釋，由于是閉式循環，發動機燃燒室的室壓特別高，比常規發動機提高了100個大氣壓；高壓補燃主要是通過渦輪泵的旋轉增壓，渦輪泵的揚程最高達500個大氣壓，“相當于能把黃浦江的水打到青藏高原”。
渦輪泵需要的工作時長是數百秒，但第一臺渦輪泵首次試車僅運轉了不到20秒。經過7次重大故障，驗證試驗上千次，直到第8年才達到設計目標——渦輪泵持續工作數千秒，是實際工作時長的10倍。
航天六院7103廠副總工程師張和平介紹，液氧煤油發動機推力大、轉速高，所以必須有高強度的結構。以發動機的推力室為例，數千度的高溫燃?xì)?，必須保證不破壞推力室結構。所以他們使用了高溫合金、高強度不銹鋼、納米涂層等近50種新材料。
單機試車相當于2.8級地震
液氧煤油發動機的試驗區位于秦嶺山區，擁有亞洲最大的火箭發動機試車臺。航天六院165所液氧煤油試驗區試車指揮員張志濤介紹，試驗區相當于一個小型火箭發射場?！鞍l(fā)動機所有在火箭上的運轉過程都能在試車臺上重現，唯一的不同是火箭能夠升空，而試驗時的發動機是被定架約束在試車臺上?！?
“一個單機發動機在山坳里試車，產生的振動相當于2.8級地震?！睆堉緷f，“發動機點火時的轟鳴聲，相當于十萬人同時在吼?！痹囓嚺_(tái)最多能實現兩臺120噸發動機并聯試驗，測量發動機是否能夠同時平穩點火啟動?！叭魏蝺蓚€(gè)發動機的推力都不可能一模一樣，如果推力相差稍微大一點，火箭升空時直接就會歪掉，那么設計時就要考慮如何平衡推力?！痹囓嚺_(tái)還可以試驗發動機在極限環境下能夠承受的苛刻條件，判斷其是否還能夠穩定工作。
首次爆炸燒穿十幾毫米厚鋼板
“那幾年連續發生了好幾次爆炸?！毙旌坪＿€記得，第一次發動機試車，從啟動到爆炸不到3秒鐘?！鞍聪麻_關的瞬間，眼前已是一通火光，十幾毫米厚的鋼板立馬就被燒穿。”因?yàn)榧庸だщy，花了整整一年，第一臺產品就像獨生子，做得跟工藝品一樣。爆炸后大家心情非常沉重。
2001年，液氧煤油發動機進行了4次整機試車，4次都失敗?！耙幻腌娋蜔魯?shù)百公斤推進劑，一次試車成本上千萬元?！睓柘Ｍせ貞洠慨?dāng)試車點火倒計時，手心里都是一把汗，甚至有的人在試車頭一晚睡不著覺。
“發動機一出問題，爆炸了就啥都沒了?！毙旌坪：屯聜冎荒軓谋ㄋ槠蟹治龉收稀Ｓ袀€(gè)閥門問題的實驗，他們連續做了100多次，白天做實驗，晚上就分析數據、裝配產品，七天七夜；最長的一次，約300人在廠里住了整整3個月。
